19J921-2:城市地下空间人行出入口 参考价格暂无

图集名称:城市地下空间人行出入口

图集编号:19J921-2

发布日期:暂无

实施日期:暂无

图集类别:暂无

被替代图集:暂无

图集价格:

图集主编单位:

中国建筑标准设计研究院有限公司

北京城建设计发展集团股份有限公司

图集主要内容:

内容简介 本国家建筑标准设计图集,适用于新建、改建和扩建城市地下空间开发建设工程、地铁工程的人行出入口设计,包括出入口形式、平面布局的选择及常用构造措施的选用。满足设计、施工、监理等单位相关技术人员的需要。 本图集共分为六大部分进行序列编制,主要编入城市地下空间人行出入口布局、主要设计要求、地铁人行出入口设置、无障碍设计、防淹设计等设计技术要点,继而以上述设计技术要点为依据编制了出入口交通设施、人行出入口地面建筑示例、节点构造等内容。 本图集通过分析城市地下空间人行出入口的特点,对出入口的分类、形式、交通、防灾、标识等方面内容进行了归纳总结,提炼出设计技术要点,并采用表格化的形式加以展现;对于出入口建筑加以分类,按照封闭式、半开敞式、开敞式、组合式、附建式出入口五种类型,分别给出了示意图;编制了地铁人行出入口的贯通式、分离式、分区式等布局形式的相关内容,便于设计人员掌握与地铁站型相匹配的出入口相关设计要点;编制的节点构造与图集中的平面、剖面图紧密结合,并进行了一一对应的索引,方便设计人员系统、全面地掌握城市地下空间人行出入口设计的要求和方法。

图集目录:

目录 1
编制说明 3
人行出入口形式
封闭式、半开敞式 14
开敞式 15
组合式 16
附建式 17
地铁出入口布局形式
贯通式 18
分离式 20
分区式 22
与商业连通 24
车站上方商业 25
出入口交通设施
直跑楼梯 26
其他楼梯 27
扶梯与疏散楼梯组合 28
地铁设备区紧急疏散出口 29
无障碍电梯及出入口 30
无障碍电梯及盲道 31
出入口建筑示例
封闭式出入口 32
半开敞式出入口 35
开敞式出入口 38
节点构造
防淹挡板 40
平台截水沟 42
花池 44
地铁地徽 45
栏杆扶手 46
扶梯构造 47
通道横截沟 48
离壁墙 49
出入口消火栓 50
地面变形缝 51
集水池 52
集水池钢爬梯 53
集水池检查孔盖板 54

样张

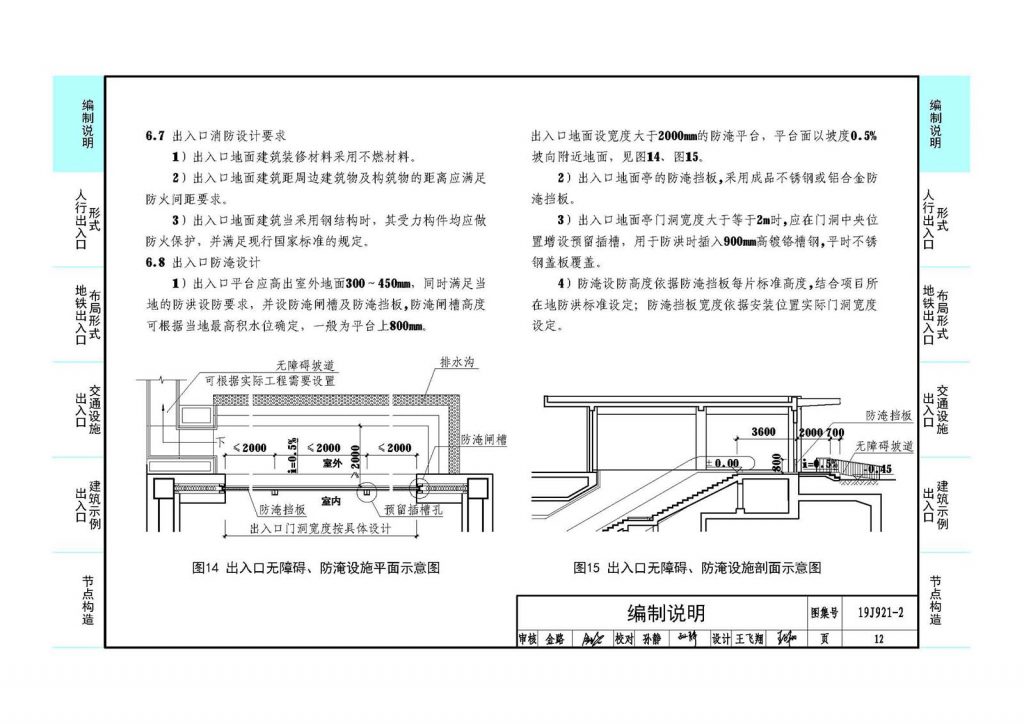

出入口编制说明
出入口半开敞式
封闭式出入口
贯通式
分区式
无障碍电梯及出入口
防淹挡板
地铁地徽
通道横截沟
