19D702-7：应急照明设计与安装参考价格 91.00 元

2019年12月27日 5,896 0

图集名称：应急照明设计与安装

图集编号：19D702-7

发布日期：暂无

实施日期：暂无

图集类别：暂无

被替代图集：暂无

图集价格：91.00 元

图集主编单位：

清华大学建筑设计研究院有限公司

中国建筑标准设计研究院有限公司

应急管理部沈阳消防研究所

图集主要内容：

内容简介本图集适用于新建、改建和扩建的民用建筑、通用工业建筑应急照明（疏散照明、备用照明和安全照明）的设计与安装。城市交通隧道、地铁隧道、地铁站台和站厅等场所的应急照明设计另见相应图集。图集依据《消防应急照明和疏散指示系统技术标准》GB 51309-2018编制了消防应急照明和疏散指示系统的设计与安装，同时依据各类典型建筑电气行业规范，针对各类典型民用建筑场所，补充编制了商业、医疗、交通、展览、教育、剧场、体育、金融、老年人照料设施、博物馆、饮食等不同建筑非火灾备用照明、安全照明的设计要求和示例。图集以图表和示例的形式解析标准，便于使用人员更好的理解和使用图标准。

图集目录：

目录	1
编制说明	4
消防应急照明和疏散指示系统
图例	8
人员密集场所划分	10
应急照明分类架构图	11
消防应急照明和疏散指示系统框图	12
集中控制型系统架构	13
非集中控制型系统架构	14
集中电源集中控制型系统	15
分区集中电源集中控制型系统	16
高大空间场所集中电源集中控制型系统	17
集中电源非集中控制型系统	18
自带电源集中控制型系统	19
自带电源非集中控制型系统	20
直流线路电压损失计算方法	21
DC36V 线路电压损失百分数表(%）	22
DC24V 线路电压损失百分数表(%)	23
DC36V 线路供电功率与距离关系曲线	24
DC24V 线路供电功率与距离关系曲线	27
直流线路短路电流	30
应急照明照度计算	31
常用走道布灯示意	33
常用楼梯布灯示意	34
消防电梯间的前室或合用前室布灯示意	39
安全出口外面及附近区域布灯示意	40
借用相邻防火分区疏散的出口标志灯示意	41
连廊的连接处两端及自动扶梯上方布灯示意	42
室内步行街两侧的商铺布灯示意	43
病房楼或手术部的避难间布灯示意	44
老年人照料设施布灯示意	45
医院手术室布灯示意	46
医院ICU重症监护室布灯示意	47
避难层布灯示意	48
屋顶直升机停机坪布灯示意	49
寄宿制幼儿园和小学的寝室布灯示意	50
多功能厅布灯示意	51
展览厅布灯示意	52
电影院、观众厅布灯示意	53
建筑面积大于200㎡的营业厅布灯示意	54
建筑面积大于200㎡的餐厅布灯示意	55
建筑面积大于200㎡的演播厅布灯示意	56
办公楼应急照明布灯示意	57
办公楼应急照明配电系统示例	58
建筑面积超过400㎡的会议室布灯示意	59
人员密集厂房内的生产场所布灯示意	60
建筑面积大于100㎡的地下或半地下公共活动场所布灯示意	61
酒店的客房布灯示意	62
车库布灯示意	63
商店建筑布灯示意	65
航站楼(大空间)布灯示意	66
体育场馆布灯示意	67
学校布灯示意	68
住宅建筑集中电源集中控制型系统平面示例	69
住宅建筑集中电源集中控制型系统示例	70
住宅建筑自带电源（A型灯具)平面示例	71
住宅建筑自带电源（A型灯具)集中控制型系统示例	72
住宅建筑自带电源（A型灯具)非集中控制型系统示例	73
住宅建筑自带电源（B型灯具)非集中控制型平面示例	74
住宅建筑自带电源（B型灯具)非集中控制型系统示例	75

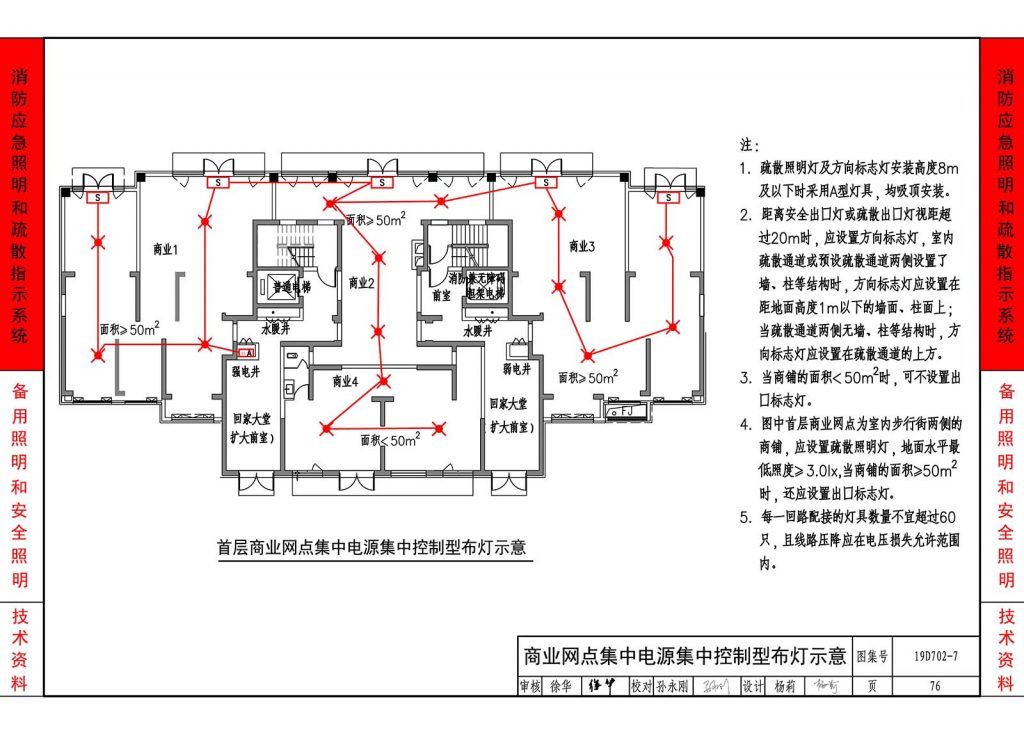

商业网点集中电源集中控制型布灯示例	76
配电室照明平面示例	77
消防控制室照明平面示例	78
消防水泵房照明平面示例	79
自备发电机房照明平面示例	80
标志灯规格尺寸	81
蓄电池供电持续工作时间	82
集中电源装置落地式安装示意	83
集中电源装置和应急照明配电箱挂墙安装示意	84
标志灯安装示意	85
蓄光自发光地面疏散标志安装图	88
蓄光自发光疏散标牌、疏散指示带安装图	89
蓄光自发光疏散楼梯台阶、扶手标志安装图	90
备用照明和安全照明
图形及文字符号	91
备用照明(安全照明)供电系统图示例	92
备用照明(安全照明)配电箱系统图示例	95
商店建筑备用照明设计图示例	98
医疗建筑安全照明设计图示例	101
医疗建筑备用照明设计图示例	102
交通建筑备用照明设计图示例	106
会展(展览)建筑备用和安全照明设计图示例	108
会展(展览)建筑安全照明设计图示例	109
教育建筑备用和安全照明设计图示例	110
剧场建筑备用照明设计图示例	111
老年人照料设施建筑备用照明设计图示例	112
体育建筑备用照明设计图示例	113
体育建筑安全照明设计图示例	114
金融建筑备用照明设计图示例	115
博物馆建筑备用照明设计图示例	117
饮食建筑备用照明设计图示例	118
