18GL102:综合管廊工程BIM应用 参考价格 47.00 元

图集名称:综合管廊工程BIM应用

图集编号:18GL102

发布日期:暂无

实施日期:暂无

图集类别:国标综合管廊

被替代图集:暂无

图集价格:47.00 元

图集主编单位:

上海市政工程设计研究总院(集团)有限公司

中国二十冶(集团)有限公司

中国建筑标准设计研究院有限公司

图集主要内容:

内容简介本图集为城市综合管廊专项系列标准设计内容之一。本图集标准设计以工程实践为基础,以主编单位BIM技术在综合管廊项目成功运用为依托,梳理普适通用的框架与标准,以要点及注意事项为内容的方式进行编制。主要内容:模型拆分;模型单元库;模型编码;BIM应用一般规定;BIM设计阶段、施工阶段、运维阶段的应用要点。鉴于现阶段综合管廊技术与BIM技术相关标准的匮乏,BIM技术在综合管廊建设过程中的应用仍在探索,编制相关标准设计图集编制尚属首次,其编制思路与原则与传统标准设计不同,主要以表格、图片的方式编制。为综合管廊BIM技术应用提供参考解决方案。

图集目录:

目录 1
编制说明 3
模型拆分
设计阶段模型拆分图 5
施工阶段模型拆分图 6
模型单元库 7
模型编码
编码规则 14
组合系统模型编码表 15
单系统模型编码表 16
构件级模型单元编码表 17
BIM应用一般规定
构件级模型单元精度等级 19
构件级模型单元信息深度等级 20
模型单元的精度与信息深度表 21
BIM交付物 23
构件级模型单元信息示例 24
BIM应用
BIM应用总览 27
BIM应用关系图 28
设计阶段BIM应用点
总体布局 29
廊体设计 31
性能分析 33
施工图设计模型建立 35
工程量统计 37
施工阶段BIM应用点
施工深化设计 39
构件预制装配 41
施工方案模拟 43
施工进度管理 45
设备与材料管理 47
质量与安全管理 49
竣工模型建立 51
运维阶段BIM应用点
运维系统建设 53

样张

综合管廊设计阶段模型拆分图

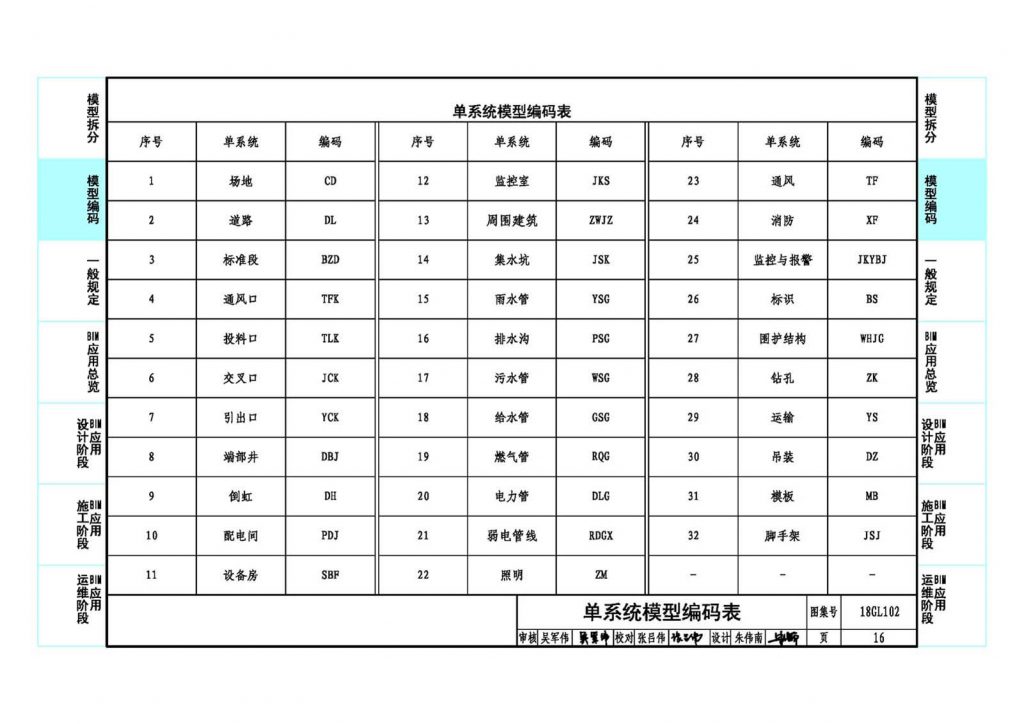

综合管廊但系统模型编码表
综合管廊构件登记模型单元精度等级
综合管廊构件级模型单元信息示例
综合管廊BIM应用关系图
综合管廊工程量统计
综合管廊施工方案模拟
综合管廊竣工BIM模型建立
