地下室外墙、消防水池等墙体使用了一次性止水螺杆节点的处理方法

前言

很多工程的地下室外墙、消防水池墙体、人防墙体等，在墙体支模方便加固墙体模板，通常的做法是使用止水螺杆中间焊接止水片或套有膨胀止水圈，在止水螺杆两端采用止动方式控制墙体截面，待墙体混凝土浇筑完成后，将两端多余的螺杆去掉，具体做法如下：

做法说明

地下室外墙用于固定模板的螺杆必须采用一次性止水对拉螺杆。

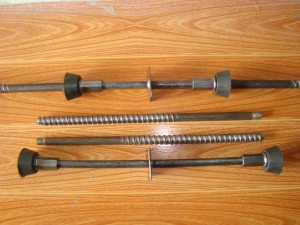

一次性止水对拉螺杆可采用工具式螺杆或螺杆加锥形塑料垫块方式使螺杆端头留出凹槽。

螺杆中部需加焊2 厚70×70mm 止水片。

当一次性穿墙螺杆两端采用锥形塑料垫块时，养护结束后需在墙体内外逐个剔除塑料垫块，然后将螺杆从孔口的最深处割断。

在施工防水层前，应逐个将螺杆位置处的凹槽用1：2 聚合物水泥砂浆压实抹平。

工艺流程

剔除塑料垫块——割除螺杆——浇水湿润——内外侧封堵——防水附加层——防水层及保护——内饰面

节点图

构造做法

1、剔除塑料垫块

逐个剔除内外侧塑料垫块。

2、割除多余螺杆

将螺杆从凹槽的最深处割断。

3、浇水湿润

清理孔内杂物，周边浇水湿润。

4、内外侧封堵

用聚合物水泥砂浆封堵内外侧螺杆孔凹槽并压实抹光。

5、防水附加层

待聚合物水泥砂浆干燥后（约24小时），在墙体迎水面一侧，施工螺杆位置防水附加层，附加层范围100×100mm。

防水材料及做法同防水层。

6、防水层及保护

防水附加层验收合格后，在迎水面施工不小于 2mm 厚聚氨酯防水涂膜，或不小于4mm厚卷材防水。

防水层外做防水保护层。

7、内饰面

墙外侧防水层等施工完成后施工内饰面。

质量控制点

1、一次性止水对拉螺杆及止水片，无论是现场制作还是加工定做，使用前都要逐个检查止水片与螺杆焊接处、焊接周围是否存在沙眼或漏焊的部位，进行此项检查时，应确保焊药皮完全去除。

2、对拉螺杆切割深度，墙体模板拆除后，对对拉螺杆切割，深度至少5mm。

3、对拉螺杆防锈处理，为避免对拉螺杆端部生锈，切割完成后，应在对拉螺杆端部涂刷防锈漆。

4、凹槽清理湿润，目的在于二次抹灰处理更好地结合。

4、聚合物水泥砂浆抹平压光，为施工防水层做准备。

5、防水附加层范围及厚度，按防水施工技术要求及相关规范施工。

6、防水层及防水保护层，按设计及相关施工规范施工。
