鲁班奖工程地基基础策划与实施与主体结构模板工程策划与实施

1、工程桩基检测要点

依据《建筑桩基检测技术规范》JGJ106-2003第3.1.1强条“工程桩应进行单桩承载力和桩身完整性抽样检测”的规定,有以下要点应注意:

1)当设计有要求或满足下列条件之一时:施工前应采用静载试验确定单桩竖向抗压承载力特征值。①设计等级为甲级、乙级的桩基;②地质条件复杂,桩施工质量可靠性低;③本地区采用的新桩型或新工艺。检测数量在同一条件下不应少于3根,且不宜少于总桩数的1%。

2)对单位工程内且在同一条件下的工程桩,当符合下列条件之一时应采用单桩竖向抗压承载力静载试验进行验收检测:①设计等级为甲级的桩基;②地质条件复杂,桩施工质量可靠性低;③本地区采用的新桩型或新工艺;④挤土群桩施工产生挤土效应。检测数量不应少于总桩数的1%,且不少于3根。

3)对于以上条件外的预制桩或适用高应变法检测的灌注桩,可以采用高应变法进行单桩竖向抗压承载力验收检测,检测数量为不少于总桩数的5%,且不少于5根。采用高应变进行验收检测时,必须进行“动静对比”。所谓“动静对比”是在试桩阶段在同一根桩上即进行静载和高应变检测,得出的结果绝非是通过一定量的动静对比,而应该是不仅是对结果的静载承载力数值的比较,还应比较动测得到的桩的沉降和桩侧土参数取值是否合理。由于检测人员水平、设备匹配能力、桩土相互作用复杂性等原因,超出高应变适应范围后,动静对比在机理上就不具备可比性,因此,在桩竖向承载力检测方面最可靠还是静载试验检测。

4)桩身完整性验收检测,作为普查性质的检测,低应变是可靠和准确的检测方法。检测数量:①柱下三桩或三桩以下的承台抽检数不得少于1根;②设计等级为甲级或地质条件复杂或桩质量可靠性较低的灌注桩,抽检数量不少于总桩数的30%,且不少于20根,其他桩基工程不少于20%且不少于10根。

2、主体结构施工要点控制:

主体结构目前主要是钢筋砼结构和钢结构组成,只有主体结构在全寿命周期内满足设计规范的要求,才能够确保结构安全、可靠。而创建“鲁班奖”的最根本的要求是结构优质,“鲁班奖”在复查中除了考核该工程是获得省、部级优质结构奖,还要通过现场实物、资料的抽查来考核结构是否优质,是否符合申报、评审的条件。这是“鲁班奖”现场复查的特别重要的一环,应该引起各申报单位的高度重视。

砼结构控制要点:

(1)模板工程基本要求:

模板尺寸准确,板面平整;具有足够的承载力、刚度和稳定性,能可靠地承受新浇筑混凝土的自重和侧压力,以及在施工中所产生的荷载。应尽可能扩大模板面积、减少拼缝等,进行模板的选型、设计、强度验算、细部处理、安装就位等施工策划。

面板材料宜选用钢材、胶合板、竹胶板、塑料等。

模板安装应拼缝严密、平整,不漏浆,不错台,不胀模,不跑模,不变形。堵缝所用胶条、泡沫塑料不得突出板模表面,严防搅入混凝土。

加海绵条防止漏浆

顶板模板采用硬拼缝

支撑下垫木

模板支撑

墙体垂直施工缝

梁采用竹胶合板拼模

模板安装前,施工缝处已硬化混凝土表面层的水泥薄膜、松散混凝土及其软弱层,应剔凿、冲洗清理干净。受污染的外露钢筋应清刷干净。

柱模板安装前预处理

施工缝模板

模板清理

模板清理工具

清除模板表面浮浆

涂刷隔离剂

模板构造

拼缝严密、阴阳角顺直,无错台及变形

拼缝在龙骨、板缝打胶、钉眼下沉

模板构造

定型阴角模的防止漏浆措施

顶板早拆体系支模

楼模板支撑龙骨

柱模及支撑

柱接头处理

止水对拉螺栓两侧应采用木块或橡胶垫,以使切割处在墙内,外侧用砂浆封严。

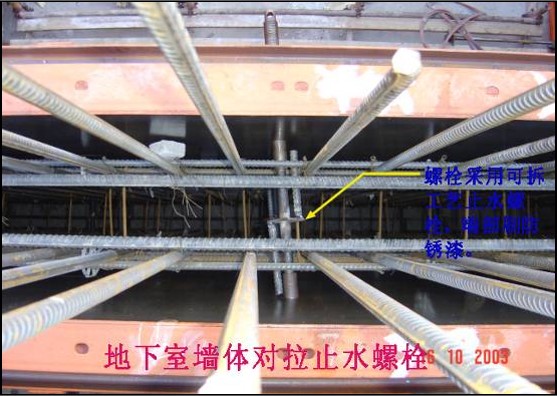

墙体对拉止水螺栓

墙体模板控制线

下口贴海绵条

梁底清扫口

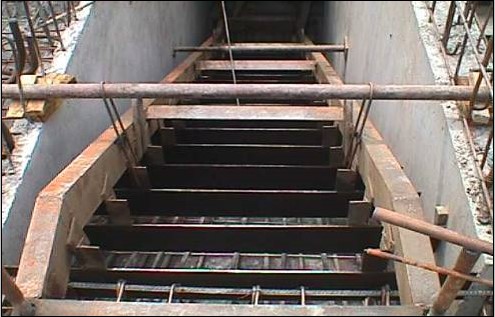

固定校正后的整体式楼梯模板

定型楼梯模板

井字梁模板

成型竹胶模板

墙体大钢模板
