内容来源：建质函[2017]268号住建部建筑业10项新技术（2017版）
施工现场太阳能、空气能利用技术

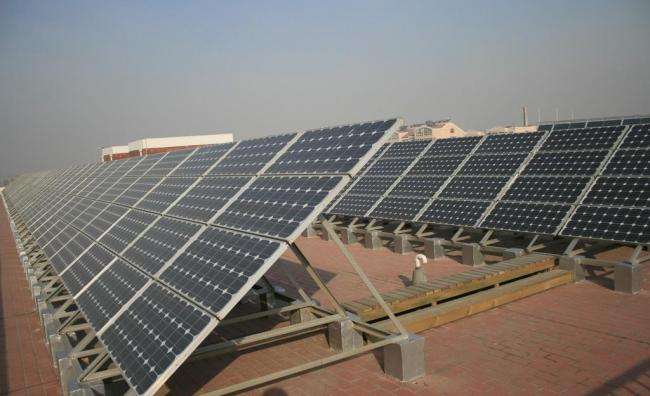

7.3.1施工现场太阳能光伏发电照明技术
7.3.1.1 技术内容
施工现场太阳能光伏发电照明技术是利用太阳能电池组件将太阳光能直接转化为电能储存并用于施工现场照明系统的技术。发电系统主要由光伏组件、控制器、蓄电池（组）和逆变器（当照明负载为直流电时，不使用）及照明负载等组成。
7.3.1.2 技术指标
施工现场太阳能光伏发电照明技术中的照明灯具负载应为直流负载，灯具选用以工作电压为12V的LED灯为主。生活区安装太阳能发电电池，保证道路照明使用率达到90%以上。
（1）光伏组件：具有封装及内部联结的、能单独提供直流电输出、最小不可分割的太阳电池组合装置，又称太阳电池组件。太阳光充足日照好的地区，宜采用多晶硅太阳能电池；阴雨天比较多、阳光相对不是很充足的地区，宜采用单晶硅太阳能电池；其他新型太阳能电池，可根据太阳能电池发展趋势选用新型低成本太阳能电池；选用的太阳能电池输出的电压应比蓄电池的额定电压高20%~30%，以保证蓄电池正常充电。
（2）太阳能控制器：控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用；在温差较大的地方，应具备温度补偿和路灯控制功能。
（3）蓄电池：一般为铅酸电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。根据临建照明系统整体用电负荷数，选用适合容量的蓄电池，蓄电池额定工作电压通常选12V，容量为日负荷消耗量的6倍左右，可根据项目具体使用情况组成电池组。
7.3.1.3 适用范围
施工现场临时照明，如路灯、加工棚照明、办公区廊灯、食堂照明、卫生间照明等。
7.3.1.4 工程案例
北京地区清华附中凯文国际学校工程、长乐宝苑三期工程、浙江地区台州银泰城工程、安徽地区阜阳颖泉万达、湖南地区长沙明昇壹城、山东地区青岛北客站等工程。
7.3.2 太阳能能热水应用技术
7.3.2.1 技术内容
太阳能热水技术是利用太阳光将水温加热的装置。太阳能热水器分为真空管式太阳能热水器和平板式太阳能热水器，真空管式太阳能热水器占据国内95%的市场份额，太阳能光热发电比光伏发电的太阳能转化效率较高。它由集热部件（真空管式为真空集热管，平板式为平板集热器）、保温水箱、支架、连接管道、控制部件等组成。
7.3.2.2 技术指标
（1）太阳能热水技术系统由集热器外壳、水箱内胆、水箱外壳、控制器、水泵、内循环系统等组成。常见太阳能热水器安装技术参数如下表：
表7.1 太阳能热水器安装技术参数
| 产品型号 | 水箱容积
（吨） |
集热面积
（㎡） |
集热管规格
（mm） |
集热管支数
（支） |
适用人数 |
| DFJN-1 | 1 | 15 | φ47X1500 | 120 | 20-25 |
| DFJN-2 | 2 | 30 | φ47X1500 | 240 | 40-50 |
| DFJN-3 | 3 | 45 | φ47X1500 | 360 | 60-70 |
| DFJN-4 | 4 | 60 | φ47X1500 | 480 | 80-90 |
| DFJN-5 | 5 | 75 | φ47X1500 | 600 | 100-120 |
| DFJN-6 | 6 | 90 | φ47X1500 | 720 | 120-140 |
| DFJN-7 | 7 | 105 | φ47X1500 | 840 | 140-160 |
| DFJN-8 | 8 | 120 | φ47X1500 | 960 | 160-180 |
| DFJN-9 | 9 | 135 | φ47X1500 | 1080 | 180-200 |
| DFJN-10 | 10 | 150 | φ47X1500 | 1200 | 200-240 |
| DFJN-15 | 15 | 225 | φ47X1500 | 1800 | 300-360 |
| DFJN-20 | 20 | 300 | φ47X1500 | 2400 | 400-500 |
| DFJN-30 | 30 | 450 | φ47X1500 | 3600 | 600-700 |
| DFJN-40 | 40 | 600 | φ47X1500 | 4800 | 800-900 |
| DFJN-50 | 50 | 750 | φ47X1500 | 6000 | 1000-1100 |
特别说明：因每人每次洗浴用水量不同，以上所标适用人数为参考洗浴人数，请购买时根据实际情况选择合适的型号安装。
（2）太阳能集热器相对储水箱的位置应使循环管路尽可能短；集热器面向正南或正南偏西5o，条件不允许时可正南±30o；平板型、竖插式真空管太阳能集热器安装倾角需与工程所在地区纬度调整，一般情况安装角度等于当地纬度或当地纬度±10o；集热器应避免遮光物或前排集热器的遮挡，应尽量避免反射光对附近建筑物引起光污染。
（3）采购的太阳能热水器的热性能、耐压、电气强度、外观等检测项目，应依据GB/T 19141《家用太阳热水系统技术条件》标准要求。
（4）宜选用合理先进的控制系统，控制主机启停、水箱补水、用户用水等；系统用水箱和管道需做好保温防冻措施。
7.3.2.3 适用范围
适用于太阳能丰富的地区，适用于施工现场办公、生活区临时热水供应。
7.3.2.4 工程案例
海淀区苏家坨镇北安河定向安置房项目东区12、22、25及31地块、天津嘉海国际花园项目、成都天府新区成都片区直管区兴隆镇（保三）、正兴镇（钓四）安置房建设项目工程
7.3.3 空气能热水技术
7.3.3.1 技术内容
空气能热水技术是运用热泵工作原理，吸收空气中的低能热量，经过中间介质的热交换，并压缩成高温气体，通过管道循环系统对水加热的技术。空气能热水器是采用制冷原理从空气中吸收热量来加热水的“热量搬运”装置，把一种沸点为零下10多℃的制冷剂通到交换机中，制冷剂通过蒸发由液态变成气态从空气中吸收热量。再经过压缩机加压做工，制冷剂的温度就能骤升至80℃～120℃。具有高效节能的特点，较常规电热水器的热效率高达380%～600%，制造相同的热水量，比电辅助太阳能热水器利用能效高，耗电只有电热水器的1/4。
7.3.3.2 技术指标
（1）空气能热水器利用空气能，不需要阳光，因此放在室内或室外均可，温度在零摄氏度以上，就可以24小时全天候承压运行；部分空气能（源）热泵热水器参数见下表。
表7.2 部分空气能（源）热泵热水器参数
| 机组型号 | 2P | 3P | 5P | 10P | |
| 额定制热量（KW） | 6.79 | 8.87 | 8.87 | 14.97 | 30 |
| 额定输入功率（KW） | 1.96 | 2.88 | 2.83 | 4.67 | 9.34 |
| 最大输入功率（KW） | 2.5 | 3.6 | 3.8 | 6.4 | 12.8 |
| 额定电流（A） | 9.1 | 14.4 | 5.1 | 8.4 | 16.8 |
| 最大输入电流（A） | 11.4 | 16.2 | 7.1 | 12 | 20 |
| 电源电压（V） | 220 | 380 | |||
| 最高出水温度（℃） | 60 | ||||
| 额定出水温度（℃） | 55 | ||||
| 额定使用水压（MPA） | 0.7 | ||||
| 热水循环水量（m3/h） | 3.6 | 7.8 | 7.8 | 11.4 | 19.2 |
| 循环泵扬程（m） | 3.5 | 5 | 5 | 5 | 7.5 |
| 水泵输出功率（W） | 40 | 100 | 100 | 125 | 250 |
| 产水量（L/hr，20℃-55℃） | 150 | 300 | 300 | 400 | 800 |
| COP值 | 2-5.5 | ||||
| 水管接头规格 | DN20 | DN25 | DN25 | DN25 | DN32 |
| 环境温度要求 | -5~40℃ | ||||
| 运行噪音 | ≤50dB（A） | ≤55dB（A） | ≤55dB（A） | ≤60dB（A） | ≤60dB（A） |
| 选配热水箱容积（T） | 1-1.5 | 2-2.5 | 2-2.5 | 3-4 | 5-8 |
（2）工程现场使用空气能热水器时，空气能热泵机组应尽可能布置在室外，进风和排风应通畅，避免造成气流短路。机组间的距离应保持在2米以上，机组与主体建筑或临建墙体（封闭遮挡类墙面或构件）间的距离应保持在3米以上；另外为避免排风短路，在机组上部不应设置挡雨棚之类的遮挡物；如果机组必须布置在室内，应采取提高风机静压的办法，接风管将排风排至室外。
（3）宜选用合理先进的控制系统，控制主机启停、水箱补水、用户用水、以及其它辅助热源切入与退出；系统用水箱和管道需做好保温防冻措施。
7.3.3.3 适用范围
适用于施工现场办公、生活区临时热水供应。
7.3.3.4 工程案例
北京清华附中凯文国际学校、天津嘉海国际花园项目、正兴镇（钓四）安置房建设项目工程、浙江台州银泰城等工程。
