上一讲，我们学习了快捷键以及如何设置快捷键，这一讲我们来学习基本操作中最后一个操作，临时尺寸标注。
临时尺寸标注可以帮我们来定位和修改模型。
首先来看Revit如何定位。首先先打开一个工程，选择两个轴线间的窗口，鼠标左键单击窗户。
我们可以看到窗两侧的尺寸标注出来了，按esc键退出，尺寸标注消息。
好，我们选择窗，使窗两侧的标注出现，在标注的下方有，转换为永久尺寸标注，那么相对于永久尺寸标注的这个尺寸标注，就是临时尺寸标注。
移动操作夹点的方式，可以对临时尺寸标注进行移动，临时尺寸标注，默认是到墙边线，我们可以移动夹点，比如使临时尺寸标注移动到墙的轴线上，如何移动呢，需要按住键盘的Ctrl键，并按住鼠标左键进行移动，当移动到轴线上时，松开鼠标左键和Ctrl键。

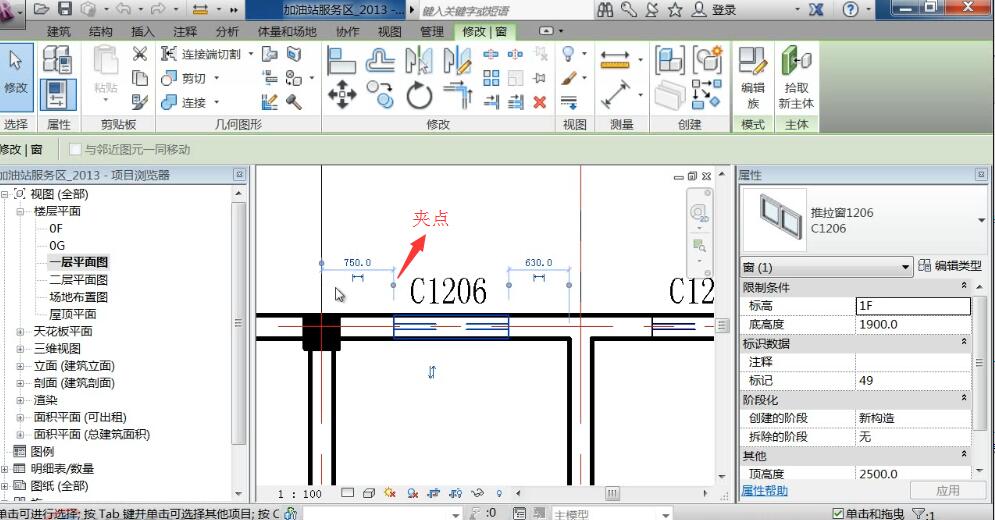

哪个部位是夹点，如上图，就是尺寸标注的相交点。
移动后，临时尺寸标注也随之发生了变化，即由原来的窗的边缘到墙体边缘，变为了窗的边缘到墙轴线的尺寸了。
鼠标左键单击临时尺寸标注中数字，可以对尺寸进行修改，比如我们修改下，如图，由原来的750mm修改为900mm
窗户的尺寸是固定的，修改为900后，图中右侧的窗边到墙边的尺寸也相应的发生了变化。
我们还可以指定默认项默认标注位置，点击管理面板中的其他设置，弹出的下拉选项中找到临时尺寸标注这个选项
打开临时尺寸标注属性面板，在这个面板中，有临时尺寸标注测量自：墙，有中心线，面，核心层中心，核心层的面，门和窗有中心线、洞口，可以通过选择来设定自己期望的默认捕捉位置。
另外，通过点击永久尺寸标注，可以将临时尺寸标注，转换为永久尺寸。
如果发现临时尺寸标注的文字字体较小，我们可以打开选型对话框
切换到图形面板，可以看到临时尺寸标注文字外观，可以对文字大小进行修改，同时还可以对文字背景进行修改，修改后，点击确定退出，就可以看到临时尺寸标注的文字或背景发生了变化
临时尺寸标注的功能，也是Revit操作中经常使用的。
